水平除膠渣化學沉銅線，PTH

1. 板厚：軟板0.036-1.0mm；硬板0.036-6.0mm

2. 通孔：最小0.1mm， A/R: 12: 1；盲孔：0.075mm，A/R 1：1

3. 采用定量盒自動添加，99%精準度。

4. 每支水刀前端配流量計，便于管控。

5. 高效節能水泵。

6. 沉銅預處理滾輪。

7. 防結銅設計：傳動噴灑、打氣。

8. 水浴加熱系統。

9. 黑孔循環配獨立電源。

10.?六價錳離子再生能力：Mn6+含量<25g/L。

11.?良好的化學銅沉積速率和沉銅厚度，背光等級≥9級。

12.?具有良好的微盲孔處理能力。

13.?除膠渣段和沉銅段可選配全自動清洗系統，清槽保養更加簡單。

14.?黑影段設有低溫正壓功能，減少外界對主槽的污染，提升槽液壽命。

15.?部分藥水槽增加超聲波震蕩，提升深孔電鍍能力。

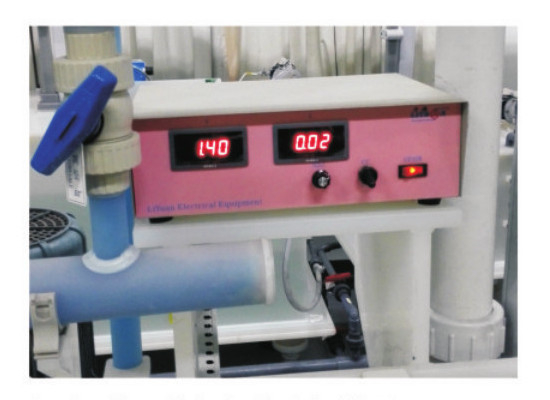

沉銅前預鍍滾輪/控制器? 通孔：0.2mm A/R 16:1
?

盲孔：0.075mm，A/R 1.25:1

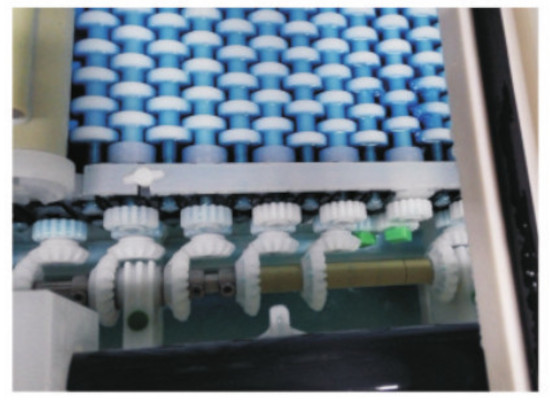

沉銅行鏡防結銅設計?

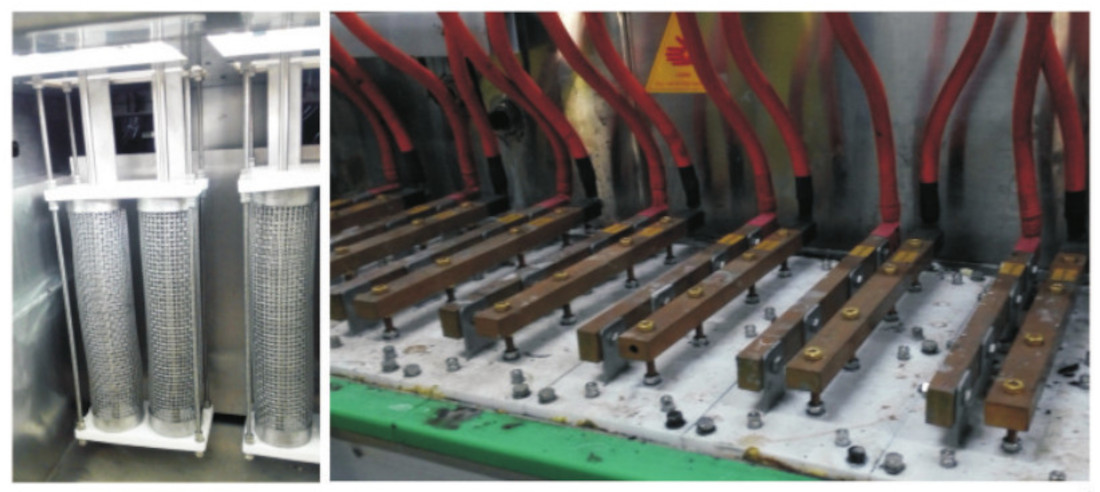

除膠渣再生系統

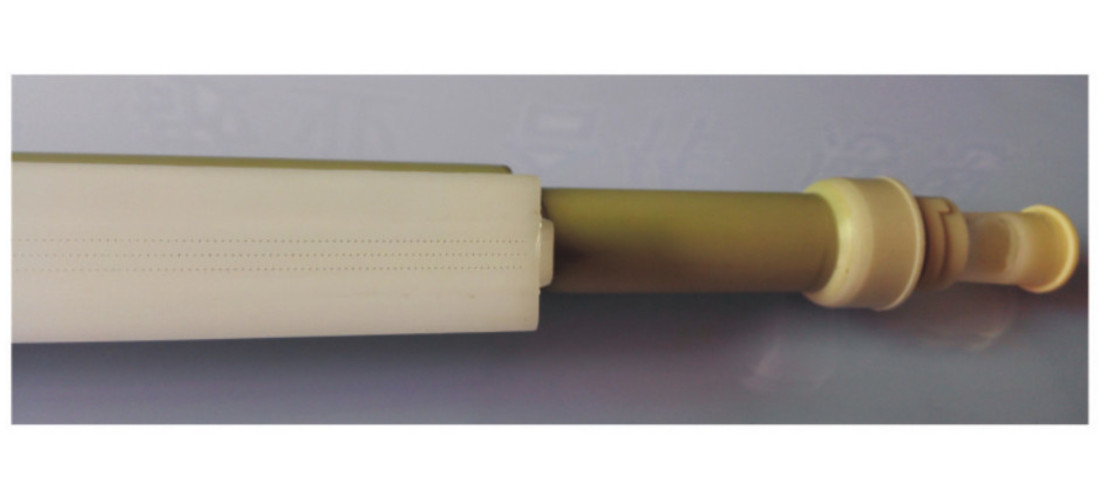

水刀均勻密集水刀組件裝卸方便

共性設計

1. 模塊化設計，零部件有90%以上采用啤件。

2. 輸送系統穩定性高，偏移量：±10mm/10m。無輪印，無水痕，無刮傷。

3. 過板能力：FPC/0.036-1.0mmPCB/0.05-3.2mm背板/0.5-12mm

4. 機體采用斜底和小容量設計，減少藥水殘留，減少排放。

5. 高精度的實心擋水滾輪，減少藥水后帶及交叉污染。

6. 各制程設備靈活搭配客戶藥水及需求。

7. 機臺配自動添加系統，保證工藝參數穩定。

8. 采用PLC+觸摸屏或PC雙控系統(選配)，便于操作和智能管控。

9. 人性化設計方面;充分利用顏色管理、防呆設計、標識清晰，操作更加得心應手。

10. 節能減排方面：省水/減小槽體容量、液切、風切、液氣分離。省電在同等流量壓力參數下減小水泵功率，使用熱泵、蒸汽加熱方式代替電發熱管，設計無板停機功能。

11. 設備安全方面:采用水浴加熱、PP槽體使用阻燃PP板材、雙重水位保護。
